Фишорҳои баландсифати карбон ва арматураҳои гидравликӣ аз пӯлоди зангногир
Пайвасткунакҳои флангии гидравликии пӯлоди карбон ва аз пӯлоди зангногир пайвасткунакҳои дақиқи муҳандисӣ ва фишори баланд мебошанд, ки барои системаҳои гидравликии серталаб пешбинӣ шудаанд. Мутобиқ ба стандартҳои SAE J518 ва ISO 6162, ин фланецҳо пайвастҳои тобовар ва ба ларзишро барои блокҳои клапанҳо, насосҳо ва қубурҳо таъмин мекунанд. Дар пӯлоди карбон (42CrMo) барои мустаҳкамии шадид ё пӯлоди зангногир (SS316) барои муқовимат ба зангзанӣ дастрасанд, онҳо фишорро то 700 бар (10,000 PSI) дастгирӣ мекунанд ва дар муқоиса бо фланецҳои анъанавӣ 30-50% фосила сарфа мекунанд. Ин адад striaght, 45 дараҷа ва 90 дараҷаро дар бар мегирад. Рамзи дорои 61 ва 62. Дар шакли дохил мепечонад ва қалбакӣ.
Тавсифи
Хусусиятҳои асосӣ ва манфиатҳо
1. Муқовимат ба фишори ултра-баланд
Фишори кории 350–700 бар (5,000–10,000 PSI), бо маржаи бехатарии фишори 4x таркиш.
Имконоти моддӣ:
Пӯлоди карбон (42CrMo): Беҳтарин барои барномаҳои саноатии вазнин.
Пӯлоди зангногир (SS316): Комил барои муҳити баҳрӣ, кимиёвӣ ё ғизоӣ.
2. Тарҳрезии дарунсохт сарфакунандаи фазо
50% зичтар аз фланецҳои стандартӣ, ки ба блокҳои клапан ё ҷойҳои танг бефосила мувофиқат мекунанд.
Ҳаҷми системаро дар мошинаҳои сохтмонӣ, турбинаҳои бодӣ ва гидравликаи сайёр коҳиш медиҳад.
3. Технологияи мӯҳри сифр-Лак
Системаи мӯҳргузории дугона: О-ҳалқаҳои FKM/NBR-ро бо мӯҳрҳои конуси металлӣ барои иҷрои беэътиноӣ муттаҳид мекунад.
Ба стандартҳои SAE J518 Code 61/62 ва ISO 6162 барои мутобиқати кафолатнок мувофиқат мекунад.
4. Quick-Connect & Нигоҳдории модулӣ
Вариантҳои клапанҳои худпӯст имкон медиҳанд, ки бидуни қатъи система озмоиш/намуна гиред.
Корҳои ҳалқаи ивазшаванда ҷудокунии пурраро бартараф намуда, вақти бекориро 70% кам мекунад.
5. Анти-ларзиш ва дарозумрӣ
Риштаҳои маҳкамкунанда ва сатҳҳои фосфатӣ/никелпўшшуда аз ларзиш суст шуданро пешгирӣ мекунанд.
Ба 100,000+ давраҳои фишор тобовар аст (ISO 10771 тасдиқ карда шудааст).
1JFL9
1804-ФГЧаро фланецҳои гидравликии моро интихоб кунед?
✔ Эътимоднокии собитшуда: Барои мутобиқати ISO ва SAE сахт санҷида шудааст.
✔ Стандартизатсияи ҷаҳонӣ: Бо системаҳои асосии OEM ивазшаванда.
✔ Арзиш-самаранок: Тарҳрезии модулӣ хароҷоти давраи ҳаётро коҳиш медиҳад.
✔ Фармоишшаванда: бандарҳои сенсории ихтиёрӣ, барчаспҳои RFID ё рӯйпӯшҳои махсус.
хулоса
Барои системаҳои гидравликии фишори баланд, ки андозаи паймон, ихроҷи сифр ва нигоҳдории осонро талаб мекунанд, фланецҳои гидравликии карбон ва аз пӯлоди зангногир кори беҳамторо таъмин мекунанд. Новобаста аз он ки дар сохтмон, энергетика ё автоматизатсияи саноатӣ, ин адаптерҳо пайвастҳои бехатар, устувор ва самараноки қувваи барқро таъмин мекунанд.
Имрӯз барои ҳалли гидравликии мувофиқи SAE/ISO нархнома дархост кунед!
маълумот техникӣ
Эзоҳ - Ҳама арматураҳо дар силсилаи JICM x SAE Flange як сохтори як порча мебошанд

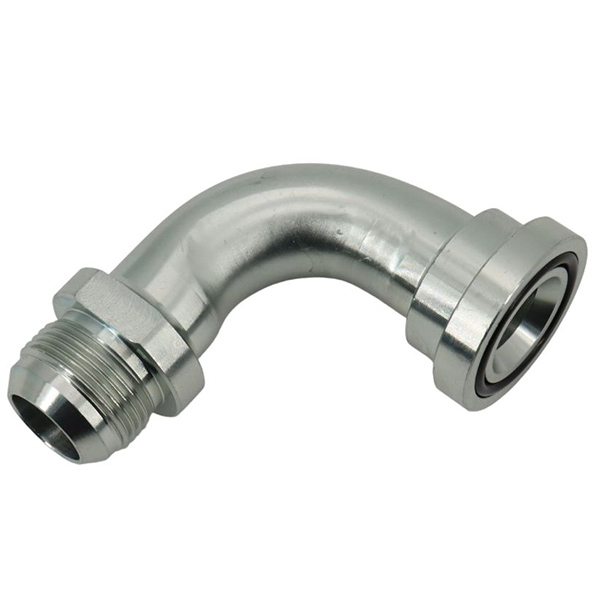

JIC Male x SAE Flange CD 61 адаптери 90 дараҷа хам (расми 1JFL9)
| мунозирот | Flange | Қисми Не | L | M | D | W | H | ||
| Даш | JIC | Даш | CD 61 | mm | mm | mm | mm | mm | |
| -12 | 3 / 4-16 | -08 | 1/2 | 1JFL9-1208 | 46 | 57 | 30.2 | 6.7 | 22 |
| -12 | 3 / 4-16 | -12 | 3/4 | 1JFL9-1212 | 46 | 60 | 38.1 | 6.7 | 22 |
| -14 | 7 / 8-14 | -08 | 1/2 | 1JFL9-1408 | 51 | 65 | 30.2 | 6.7 | 24 |
| -17 | 1.1 / 16-12 | -12 | 3/4 | 1JFL9-1712 | 54 | 73 | 38.1 | 6.7 | 30 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFL9-1716 | 54 | 73 | 44.5 | 8.0 | 30 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFL9-1720 | 54 | 73 | 50.8 | 8.0 | 30 |
| -21 | 1.5 / 16-12 | -12 | 3/4 | 1JFL9-2112 | 66 | 86 | 38.1 | 6.7 | 35 |
| -21 | 1.5 / 16-12 | -16 | 1 | 1JFL9-2116 | 66 | 86 | 44.5 | 8.0 | 35 |
| -21 | 1.5 / 16-12 | -20 | 1.1/4 | 1JFL9-2120 | 66 | 86 | 50.8 | 8.0 | 35 |
| -21 | 1.5 / 16-12 | -24 | 1.1/2 | 1JFL9-2124 | 68 | 86 | 60.3 | 8.0 | 35 |
| -26 | 1.5 / 8-12 | -20 | 1.1/4 | 1JFL9-2620 | 77 | 101 | 50.8 | 8.0 | 42 |
| -26 | 1.5 / 8-12 | -24 | 1.1/2 | 1JFL9-2624 | 82 | 103 | 60.3 | 8.0 | 42 |
| -26 | 1.5 / 8-12 | -32 | 2 | 1JFL9-2632 | 89 | 101 | 71.4 | 9.5 | 42 |
| -30 | 1.7 / 8-12 | -24 | 1.1/2 | 1JFL9-3024 | 93 | 116 | 60.3 | 8.0 | 50 |
| -30 | 1.7 / 8-12 | -32 | 2 | 1JFL9-3032 | 93 | 116 | 71.4 | 9.5 | 50 |
| -40 | 2.1 / 2-12 | -32 | 2 | 1JFL9-4032 | 114 | 168 | 71.4 | 9.5 | 66 |
Эзоҳ - Ҳама арматураҳо дар силсилаи JICM x SAE Flange як сохтори як порча мебошанд

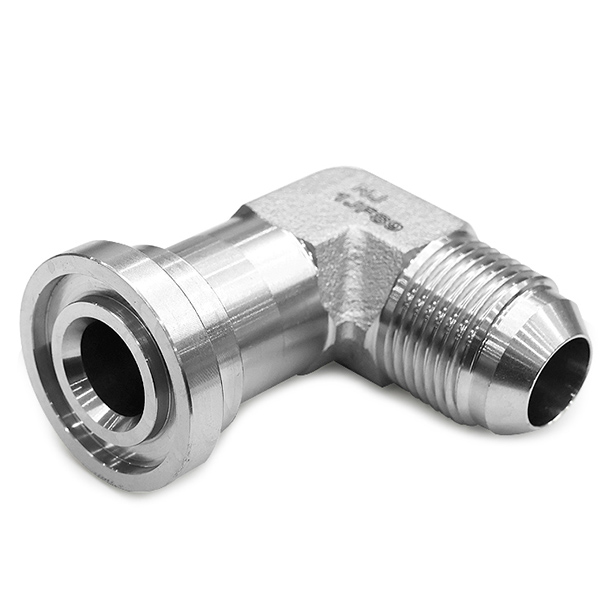

JIC Male x SAE CD 62 Flange 90 оринҷ (расми 1804-FG)
| мунозирот | Flange | Қисми Не | L1 | L2 | D | W | S1 | ||
| Даш | JIC | Даш | CD 62 | mm | mm | mm | mm | mm | |
| -17 | 1.1 / 16-12 | -12 | 3/4 | 1JFLH9C-1712 | 48 | 48 | 41.3 | 8.8 | 32 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFLH9C-1716 | 60 | 50 | 47.6 | 9.5 | 41 |
| -21 | 1.5 / 16-12 | -16 | 1 | 1JFLH9C-2116 | 60 | 50 | 47.6 | 9.5 | 41 |
Ариза
Таҷҳизоти сохтмонӣ: Экскаваторҳо, боркунакҳо ва кранҳое, ки пайвастҳои паймон ва фишори баландро талаб мекунанд.
Энергияи шамол: Системаҳои гидравликӣ дар турбинаҳо.
Мошинҳои саноатӣ: қолаби сӯзандору, прессҳо ва системаҳои автоматикунонӣ.
Маринӣ ва оффшорӣ: Фланҷҳои ба зангзанӣ тобовар SS316 барои гидравликаи киштӣ.
Кӯҳӣ ва кишоварзӣ: Фланҷҳои пӯлоди карбонӣ барои муҳити сахт.
