Адаптерҳои гидравликии SAE Standard Steel Steel Carbon - Мутобиқати фишори баланд
Адаптерҳои гидравликии SAE Standard Steel Steel Steel мо арматураҳои дақиқи муҳандисии барои системаҳои гидравликӣ ва молидани фишори баланд тарҳрезӣ шудаанд. Бо риояи SAE J514, J1926 ва дигар стандартҳои саноатӣ, ин адаптерҳо пайвастагиҳои бехатар ва ноустуворро барои санҷиши фишор, ташхис ва нигоҳдорӣ таъмин мекунанд. Онҳо аз пӯлоди карбонӣ сохта шуда, ба фишорҳои шадид (то чанд ҳазор PSI) тоб оварда, мутобиқати бефосиларо бо ҷузъҳои мувофиқи SAE пешниҳод мекунанд. Ба ришта JIC, ORFS дохил мешаванд.
Тавсифи
6564
FS6564Чаро адаптерҳои санҷишии SAE-и моро интихоб кунед?
Эътимоднокӣ: Барои қонеъ кардани нишондиҳандаҳои SAE ва соҳа ба таври ҷиддӣ санҷида шудааст.
Мутобиқати стандартҳои глобалӣ: ҳамгироии бефосила бо системаҳои мавҷудаи гидравликиро таъмин мекунад.
Амнияти мукаммал: Сохтмони мустаҳкам хатари нокомиро дар зери фишори баланд кам мекунад.
Истифодаи васеи саноат: аз ҷониби OEMs, гурӯҳҳои нигоҳдорӣ ва муҳандисони энергетикии моеъ эътимоднок аст.
Тафсилот техникӣ
Мавод: Пӯлоди карбон (аз пӯлоди зангногир мувофиқи дархост)
Стандартҳо: SAE J514, SAE J1926
Намудҳои ришта: Риштаи рост (JIC, ORFS), имконоти риштаи конус мавҷуд аст
Рейтинги фишор: То 5,000 PSI (вобаста ба конфигуратсия)
Диапазони ҳарорат: -20°F то +250°F (-29°C то +121°C)
Коркарди рӯизаминӣ: оксиди руҳӣ ё сиёҳ барои муқовимат ба зангзанӣ
хулоса
Барои соҳаҳое, ки дақиқ, устуворӣ ва мутобиқатро талаб мекунанд, адаптерҳои SAE стандартии пӯлоди карбон нуқтаи санҷиши мо иҷрои беҳамторо таъмин мекунанд. Новобаста аз он ки барои ташхис, нигоҳдорӣ ё такмилдиҳии система, ин арматураҳо ҳалли боэътимод ва стандартиро барои системаҳои моеъи фишори баланд таъмин мекунанд.
Имрӯз каталоги моро барои ҳалли нуқтаи санҷиши гидравликии ба SAE мувофиқ омӯзед!
маълумот техникӣ
* Пайвасткунаки санҷишии портро дар бар намегирад. Дар алоҳидагӣ дастрас аст.

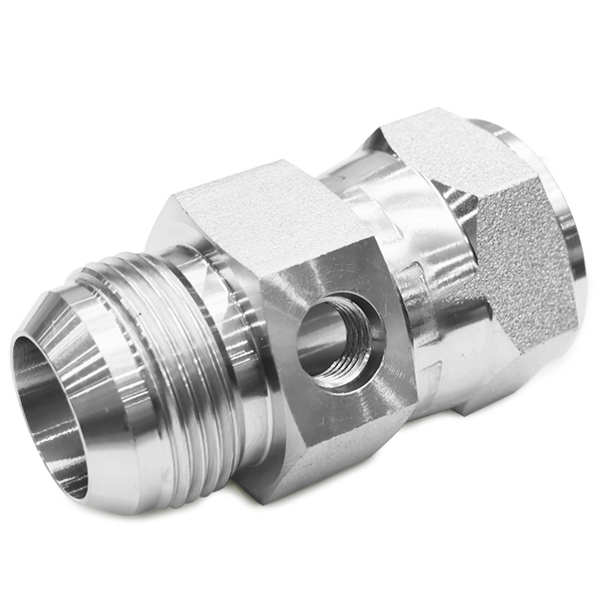

JIC M JIC F - 7/16" UNO CROSS PORT (расми 6564)
| Риштаи A / B | Мавзӯи C | Қисми Не | E | F | N | H1 | H | ||
| Даш | JIC | Даш | СММ | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* Пайвасткунаки санҷишии портро дар бар намегирад. Дар алоҳидагӣ дастрас аст.

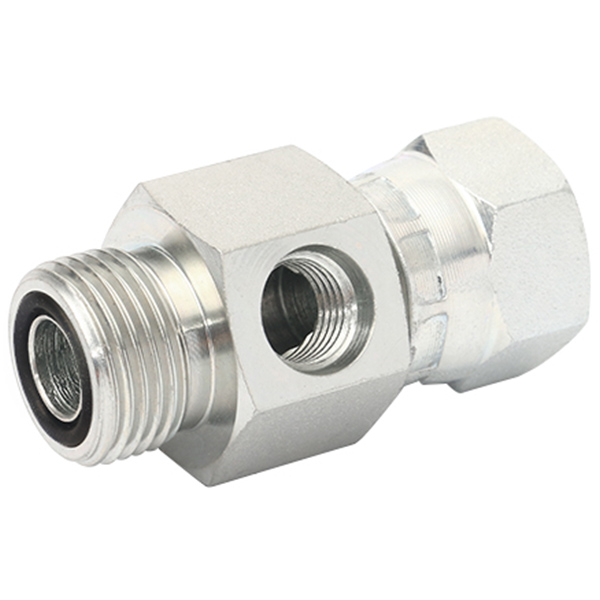

ORFS MX ORFS F - 7/16" UNO CROSS PORT (расми 6574/FS6564)
| Риштаи A / B | Мавзӯи C | Қисми Не | E | F | N | H1 | H | ||
| Даш | JIC | Даш | СММ | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
Ариза
Ин адаптерҳои нуқтаи санҷишии SAE барои соҳаҳое муҳиманд, ки мониторинги боэътимоди фишор ва нигоҳдории системаи моеъро талаб мекунанд:
1. Системаҳои гидравликӣ - Дар мошинҳои сохтмонӣ, таҷҳизоти кишоварзӣ ва гидравликаи саноатӣ барои санҷиши фишор истифода мешаванд.
2. Системаҳои молиданӣ - Осон кардани санҷиши фишори равған ва гирифтани намуна дар муҳаррикҳо, қуттиҳои фишангҳо ва мошинҳои вазнин.
3. Системаҳои барқи моеъ - имкон додани ташхиси зуд дар схемаҳои пневматикӣ ва гидравликӣ.
4. Таҷҳизоти мобилӣ - Идеалӣ барои мошинҳои боркаш, кранҳо ва мошинҳои истихроҷи маъдан, ки дар он ҷо устувории фишори баланд муҳим аст.
5. Истеҳсол ва Нигоҳдорӣ - Ҳамчун нуқтаи дастрасии стандартӣ барои ченакҳо, сенсорҳо ва асбобҳои санҷишӣ хидмат кунед.
